Гудит и воет КПП грузовой техники: причины и диагностика

Износ подшипников валов выдаёт гул в коробке, нарастающий со скоростью. Износ зацепления конкретной шестерни проявляется воем на определённой передаче. По характеру шума можно определить причину — разберём, как именно, и когда пора в сервис.

Когда водитель говорит, что у него гул в КПП грузовой техники, задача мастера — отделить шум коробки от шума раздатки, кардана и редукторов мостов. Шум в КПП обычно меняется при переключении передач и выжатом сцеплении.

Гул и вой из коробки передач — сигнал того, что какой-то узел работает с перегрузкой или износом.

Картина нарастает шаг за шагом: от легкого шелеста на определенной передаче к ровному гулу, усиливающемуся с оборотами, а затем и к вою, слышимому уже в кабине и при сбросе газа.

Для диагностики важны детали:

• на каких передачах гудит
• появляется ли шум в нейтрали на холостых
• меняется ли звук при нажатии на сцепление
• под нагрузкой или при повороте

Эти наблюдения сильно сужают круг подозреваемых.

Как проявляется

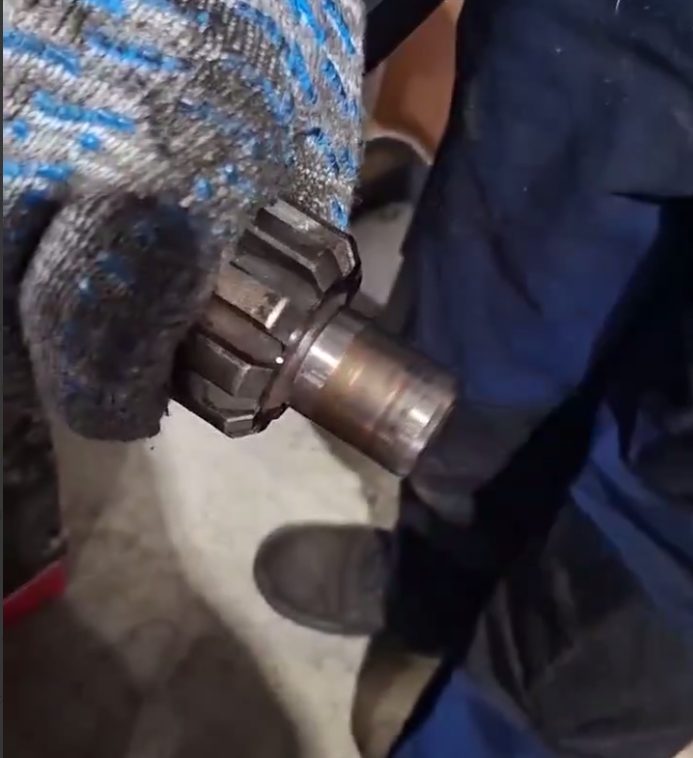

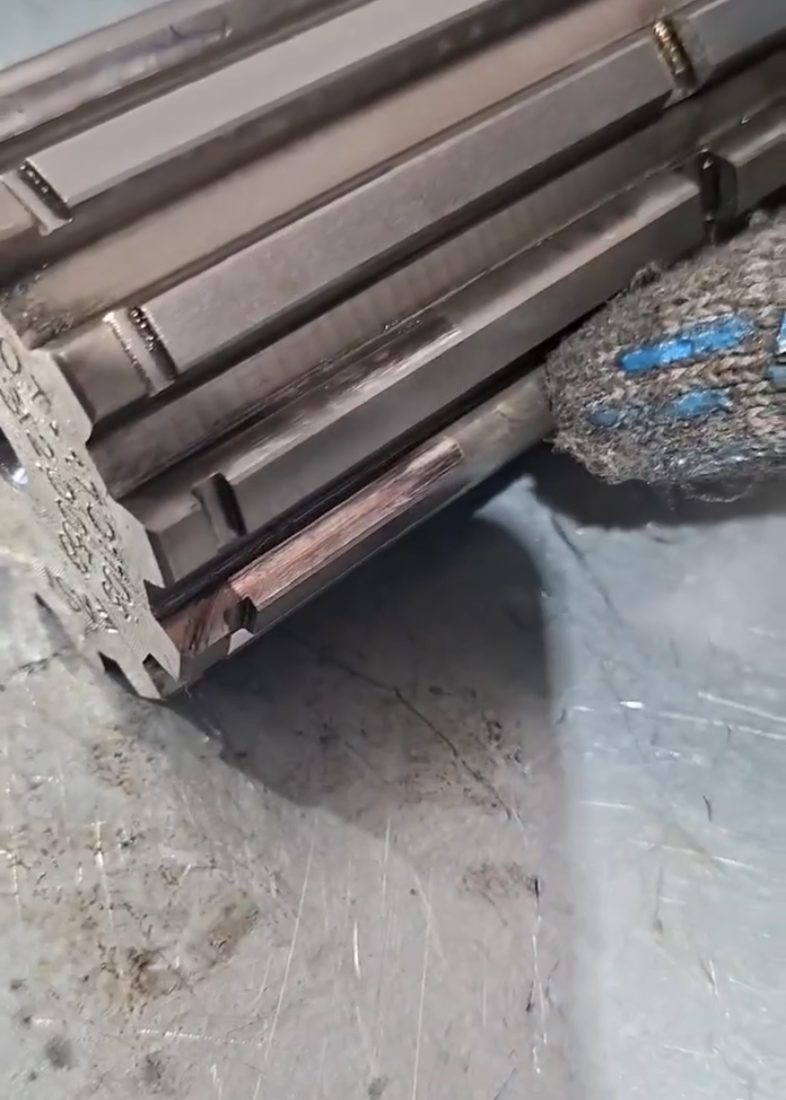

Чаще всего виноваты подшипники одного из валов — первичного, промежуточного или вторичного. Потеряв смазку, подшипник вырабатывает дорожки и начинает гудеть: тон зависит от передачи, так как валы несут разную нагрузку. Ещё причина — разрушение зубьев шестерён со сколами и раковинами: металлический вой с хрустом, обычно на одной передаче. Третья — низкий уровень масла, загустевшая или потерявшая свойства смазка. Четвёртая — люфт, разбалансировка валов, ослабленные крепления коробки. И пятая — подшипники с шестернями раздаточной коробки или карданной передачи: такие дефекты легко принять за неисправность КПП, а с межосевым дифференциалом гудеть могут и его сателлиты.

Основные причины

Опасности эксплуатации. Гудящий подшипник греется, затем рассыпается, а масло разносит его осколки и продукты износа по всей коробке, убивая валы и шестерни. Разрушение зуба шестерни под нагрузкой способно заклинить коробку на ходу — теряется тяга и торможение двигателем, есть риск блокировки колёс. Если затянуть с ремонтом, замена подшипника превращается в переборку, а цена работ увеличивается в разы.

Подсказки из практики: где искать источник

Полезная «народная» диагностика гула коробок собрана в форумных обсуждениях — она хорошо подходит для предварительной проверки перед визитом в сервис.

• Шум на всех передачах, кроме одной. Если вой слышен на ходу почти на всех ступенях, кроме четвёртой (прямой), почти наверняка изношены подшипники первичного или вторичного вала: на прямой передаче нагрузка на них минимальна.
• Тест выжатым сцеплением. Пропал шум — источник в коробке (подшипники валов, реже выжимной). Не изменился — ищем дальше по цепочке: кардан, подвесной подшипник, мост. Известны случаи, когда «гул коробки» оказывался изношенным подвесным подшипником кардана — после его замены шум пропадал.
• Подшипники меняют комплектом. Частая ошибка — заменить только подшипник первичного вала. Гул станет тише, но не уйдёт: вторичному валу достаётся та же нагрузка и тот же износ. Полный эффект даёт замена всего комплекта.
• Не тянуть до «воя на пятой». Пятая передача нагружена сильнее остальных, и именно там гул быстрее всего переходит в выкрашивание зубьев шестерни. Своевременная замена подшипников сохраняет шестерни и валы.
• Проверить кардан и люфты. Биение карданного вала, разбитые крестовины, люфт шлицевого соединения дают шум, похожий на коробочный. Продольный люфт промежуточного вала нередко устраняется подбором регулировочной прокладки при переборке.

Хотя дефектовку наблюдения не заменяют, они помогают мастеру точнее понять симптом и быстрее добраться до причины.

Чем опасна эксплуатация

Первым делом смотрят масло — уровень и состояние: стружка на магните сливной пробки подтвердит износ внутри узла. Дальше шум нужно локализовать, для чего сравнивают звучание при выжатом сцеплении, в нейтрали и на передачах. Если гул пропадает при выжиме сцепления, дело в первичном или промежуточном валу; если шум не зависит от передачи — в кардане или раздатке; металлический вой на одной передаче отсылает к зубьям конкретной пары. Проверяют люфт фланцев и нагрев картера. Завершающий этап — разборка с дефектовкой дорожек, зубьев и магнитных пробок.

Диагностика

Ремонт зависит от найденного.

Подшипники меняют на качественные — дешевый аналог проживет один сезон.

Поврежденные шестерни меняют парами.

Валы с выработкой под подшипники восстанавливают шлифовкой с ремонтными втулками или заменяют.

Корпус с поврежденными посадочными местами требует расточки или замены.

После сборки коробку обкатывают, контролируя шум и нагрев.

Главное правило:

• гул не проходит сам
• он только усиливается — чем раньше диагностика
• тем дешевле ремонт

Что делать при первых симптомах

Не тяните с диагностикой: свежая неисправность стоит дешевле запущенной. Если услышали сильный гул или стук металла, заметили резкий люфт, течь, или передача перестала включаться — остановите автомобиль и доставьте его в сервис, не добивая соседние узлы своим ходом.
